免噴涂是針對噴涂而言的，免去噴涂一步注塑成型，但由于免噴涂塑料自帶顏色效果無需二次噴漆的特點，它對產品結構及模具的要求都比普通塑料注塑要高很多。

前面我們已經為大家介紹過下面三種容易產生流痕缺陷的免噴涂典型結構案例：1.產品外觀面有明顯的孔洞類結構；2.產品背面有較多螺絲柱、卡扣、加強筋等的產品結構；3.產品壁厚不均，中間位置部分減薄的結構。

這篇文章以一個包含孔洞、加強筋結構的免噴涂塑料件為例，來為大家做一下技術解答。

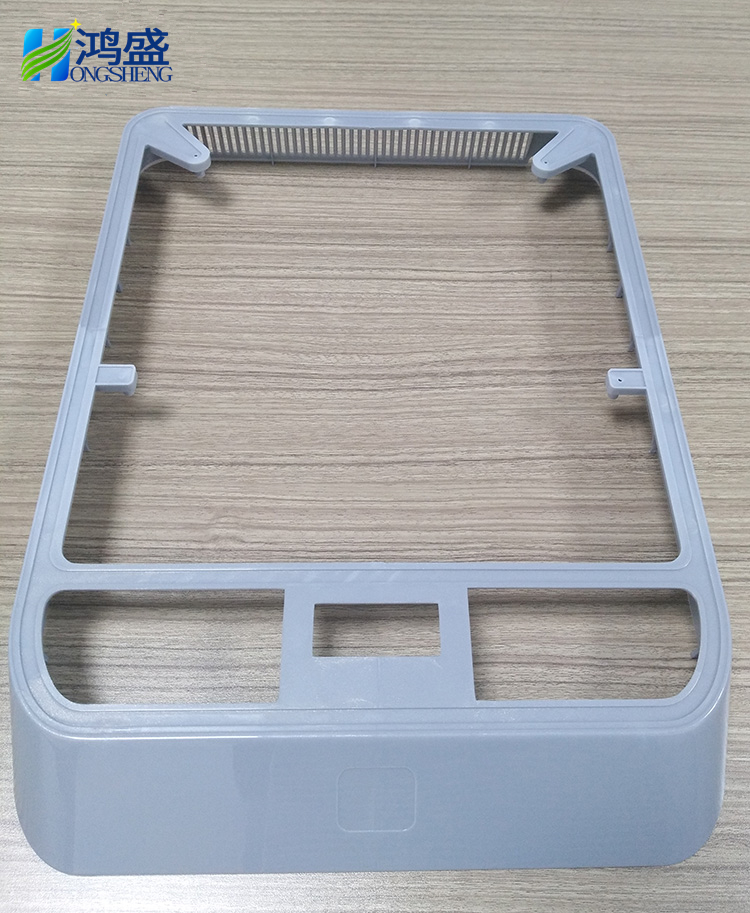

這是一個電磁爐外框，采用了我們一款輕流痕免噴涂塑料，整體上看，效果還可以。不過放大看細節，就會發現有很多不足之處。

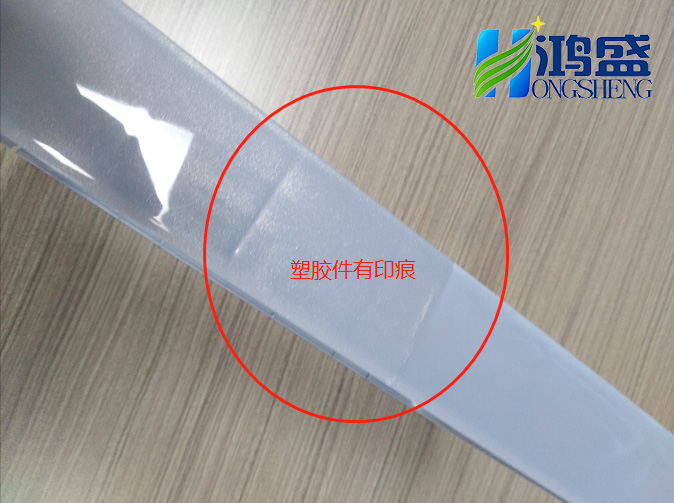

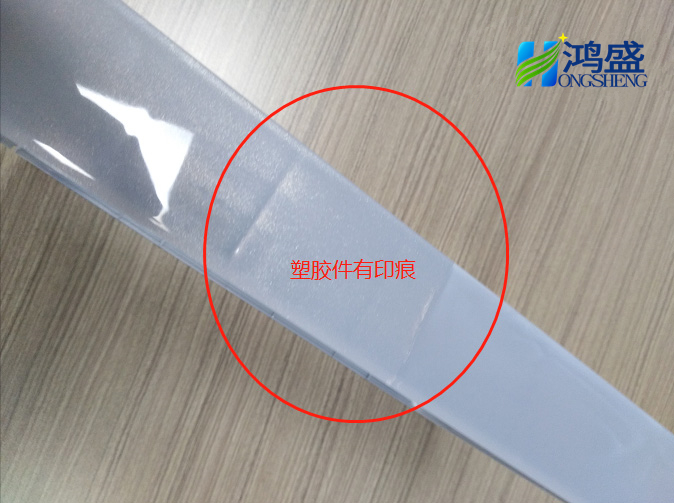

可以發現，側面看，塑膠件有明顯印痕，影響美觀；尾部散熱孔，孔洞處周圍有流痕。這些就是因為結構問題而導致的缺陷，那么應該如何改善呢，下面給大家建議一下技術解決方案:

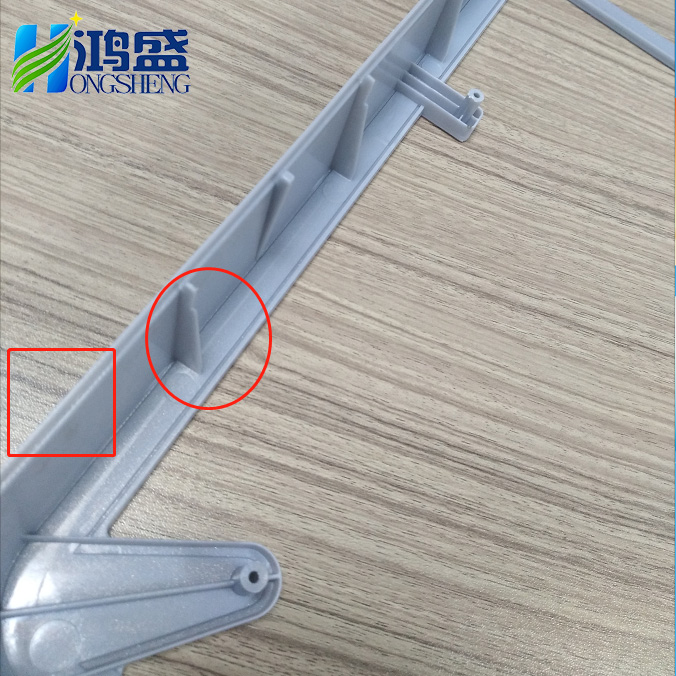

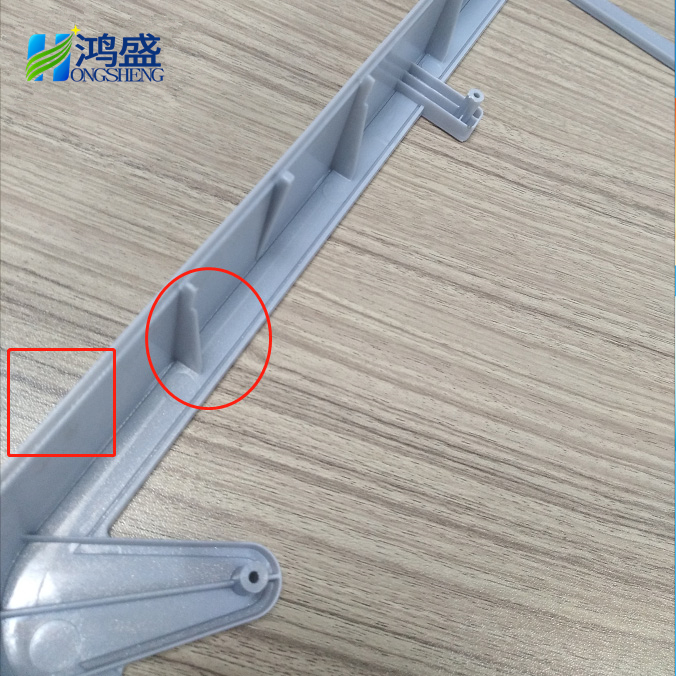

通過結構件分析發現，該結構件有多條強力筋（紅色圓圈處），而強力筋的厚度遠遠大于結構件壁身（紅色正方形處），所以這樣的結構件注塑出來，表面強力筋出就會有明顯印痕。而想改善該印痕，較好的解決方式就是加厚結構件壁身，使壁身厚度和強力筋厚度的比例達到2:1。

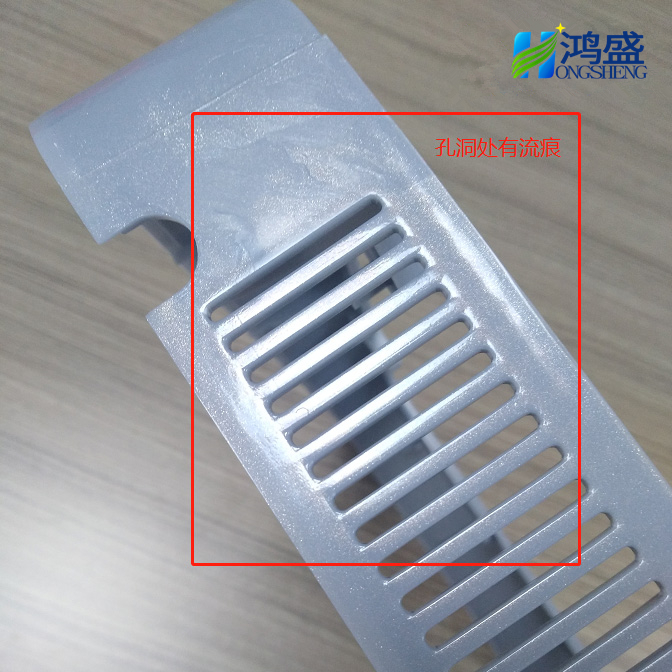

至于孔洞處會產生流痕，是因為熔膠在填充過程中，在孔的周邊部位分流后再次匯合，進而在匯合的部位產生了熔接線流痕問題。而想要改善這部分流痕，較好的解決方案就是把孔洞設計成密集蜂窩孔洞。孔洞越大越疏則產生的流痕熔接痕會更明顯！
